exercice matlab Pour le circuit de la LR

Programme 4 : Pour le circuit de la
figure4 : LR :

% Pour le
circuit de la figure 4 : LR :

figure

plot(w,abs(H4),'r');

xlabel('Pulsation rad/s');

ylabel('Module de la fonction de transfert H4');

title('Module de la fonction de transfert en coordonnées lineaires ');

grid;

gtext('Le circuit LR');

figure

semilogx(w,20*log10(abs(H4)),'r');

xlabel('Pulsation rad/s');

ylabel('Module de la fonction de transfert H4 ');

title('Module de la fonction de transfert en coordonnées
logarithmiques');

grid;

gtext('Le circuit LR');

% Tracé
de la phase de la fonction de transfert

ph4=angle(H4)*180/pi;

figure

semilogx(w,ph4,'r');

xlabel('Pulsation rad/s');

ylabel('Phase de la fonction de transfert H4');

title('Phase de la fonction de transfert en coordonnées
logarithmiques');

grid;

gtext('Le circuit LR');

% En
utilisant le diagramme de Bode:

figure

grid;

bode(R,[L R],w);grid;

gtext('Le circuit LR');

grid;

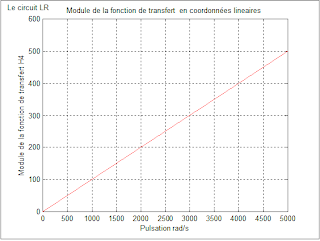

▪ Graphe1 :

▪ Graphe2 :

▪ Graphe3:

 Graphe4 (Diagramme de Bode):
